 医用气体机房 报警系统
多款气体探测器组成气体智能检测控制系统，用于现场的气体浓度监控报警。
当空气中有被测气体或液体挥发时，探测器即产生与空气中被测气体浓度成正比的电信号，该信号传给控制器，控制器经处理后显示出被测气体浓度。当被测气体浓度达到或超过设定值时，控制器即发出声、光报警信号并输出有关控制信号、启动相应控制装置，从而避免重大事故的发生。
本产品人机接口采用大屏液晶显示器和高级键盘交互操作，中英文界面，显示清晰、操作简单；其特有的软件抗干扰技术，实现了机器故障软检测，可靠性高且便于维护。
产品特点:
*中英文语言切换，满足不同用户需要；
*内嵌微处理器，配以丰富的软件功能，完成变送器信号采样、数据实时计算、系统故障检测、电源管理、按键扫描、显示驱动、报警显示、报警外设驱动等功能。
*可同时连接模拟（4-20mA 电流输出）、数字（RS485 输出）两种探测器，且容量巨大多种上传协议灵活选择 ；
*可以管理探测不同气体类型、不同量程、不同数据单位的探测器；
*4路无源继电器触点输出，联动可编程（可扩展至8路），常开常闭可选，方便控制要求；
*壁挂式安装，简单方便；
技术参数
工作电压 |
AC176V～AC264V（50Hz±1%） |
功 耗 |
≤100W |
检测气体类型 |
%LEL 、 ppm 、 %VOL |
使用环境 |
温度-10℃～+50℃，湿度≤95％RH |
大气压力 |
86~106KPa |
防护等级 |
IP44 |
输入信号 |
4 路 4-20mA 模拟量输入， 1 路 RS-485 MODBUS-RTU 四总线制输入（可接 32 台探测器） |
传输距离 |
1500m （ 2.5mm2 ） |
报警输出 |
4 组可编程继电器输出，常开常闭可自由选择（容量： 10A/ 30V DC 或 10A/ 250VAC ） |
报警设置 |
低限报警、高限报警 |
报警方式 |
声光报警 |
报警声音 |
>90dB |
报警记录 |
1500 条报警信息 |
显 示 |
192*64LCD 液晶中英文显示 |
外形尺寸 |
长×宽×厚： 340mm × 230mm × 110mm |
重 量 |
约 3kg |
出厂配置 |
主机、钥匙、合格证、说明书 |
气体附表
| 气体类型 |
量 程 |
报警值 |
传感器类型 |
NH3 氨 |
0-100ppm |
25ppm/50ppm |
电
化
学
传
感
器 |
CL2 氯 |
0-50ppm |
10ppm/20ppm |
H2 氢 |
0-1000 ppm |
50ppm/100ppm |
CH2O 甲醛 |
0-100 ppm |
25ppm/50ppm |
O2 氧气 |
0-30%vol ppm |
18.5ppm/23.5ppm |
H2S 硫化氢 |
0-100 ppm |
10ppm/20ppm |
HCL 氯化氢 |
0-30 ppm |
5ppm/10ppm |
HCN 氰化氢 |
0-50 ppm |
5ppm/10ppm |
PH3 磷化氢 |
0-20 ppm |
3ppm/5ppm |
HF 氟化氢 |
0-10 ppm |
3ppm/5ppm |
NO 一氧化氮 |
0-250 ppm |
25ppm/50ppm |
CO 一氧化碳 |
0-500 ppm |
35ppm/70ppm |
SO2 二氧化硫 |
0-20 ppm |
2ppm/4ppm |
CLO2 二氧化氯 |
0-50 ppm |
3ppm/5ppm |
NO2 二氧化氮 |
0-20 ppm |
3ppm/5ppm |
C2H4O 乙醛 |
0-100 ppm |
10ppm/20ppm |
O3 臭氧 |
0-10 ppm |
3ppm/5ppm |
CH4 甲烷 |
0-100%LEL |
25%LEL/50%LEL |
催
化
燃
烧
传
感
器 |
C3H8 丙烷 |
0-100%LEL |
25%LEL/50%LEL |
H2 氢气 |
0-100%LEL |
25%LEL/50%LEL |
NH3 氨气 |
0-100%LEL |
25%LEL/50%LEL |
C2H4O 乙醛 |
0-100%LEL |
25%LEL/50%LEL |
CH3CH3 乙烷 |
0-100%LEL |
25%LEL/50%LEL |
C2H4 乙烯 |
0-100%LEL |
25%LEL/50%LEL |
C4H10 正丁烷 |
0-100%LEL |
25%LEL/50%LEL |
C4H8 丁烯 |
0-100%LEL |
25%LEL/50%LEL |
C7H8 甲苯 |
0-100%LEL |
25%LEL/50%LEL |
CH4O 甲醇 |
0-100%LEL |
25%LEL/50%LEL |
C2H6O 乙醇 |
0-100%LEL |
25%LEL/50%LEL |
C3H4O 丙烯醛 |
0-100%LEL |
25%LEL/50%LEL |
C2H3CL 氯乙烯 |
0-100%LEL |
25%LEL/50%LEL |
C2H7N 二甲胺 |
0-100%LEL |
25%LEL/50%LEL |
C3H9N |
0-100%LEL |
25%LEL/50%LEL |
CH3BR |
0-100%LEL |
25%LEL/50%LEL |
C2H7N |
0-100%LEL |
25%LEL/50%LEL |
C8H10 |
0-100%LEL |
25%LEL/50%LEL |
CO2 二氧化碳 |
0-10%VOL |
1%VOL/3%VOL |
红外 NDIR |
0-5000PPM |
800ppm/1500ppm |
CH4 甲烷 |
0-5%VOL |
1%vol/3%vol |
0-100%VOL |
5%vol/10%vol |
VOCs 有机挥发 |
0-300ppm |
50ppm/100ppm |
PID |
|
医用中心供氧系统
气体机房报警系统
气体机房报警系统

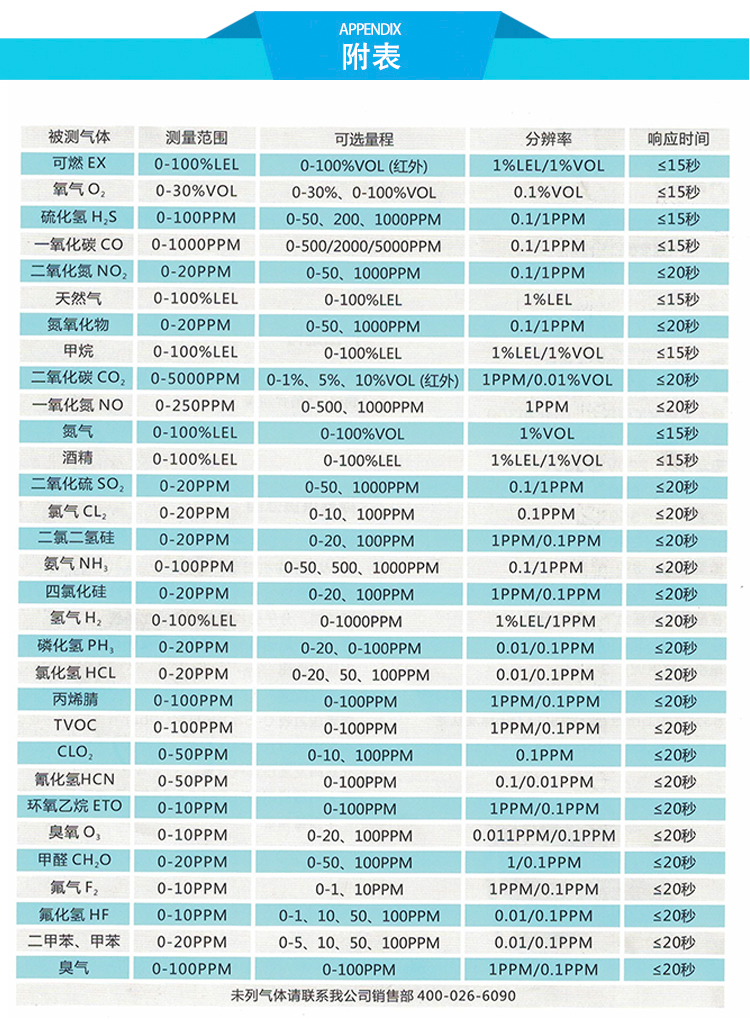

气体机房报警测量范围对照表
