一、设计特点
◇ 气体汇流排主要适用于连续消耗瓶装气体的单位。气体汇流排使用时将数只乃至数十只气瓶，集中连接在汇流排导管上，将气体经过过滤、减压及稳压后输送到使用场所。气体汇流排有结构紧凑、管理方便，安全可靠等特点。
◇ 汇流排导管采用优质304或316不锈钢管或hpb59-1的黄铜管或紫铜管材质制造。
◇ 整个系统经严格强度及气密性测试，安全可靠。

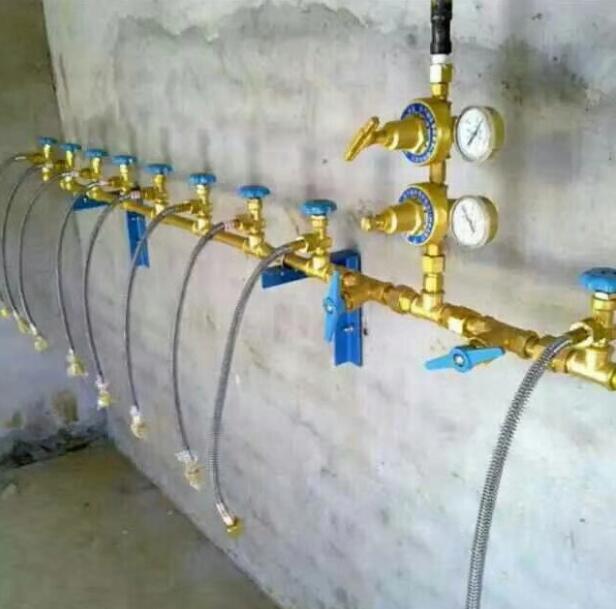

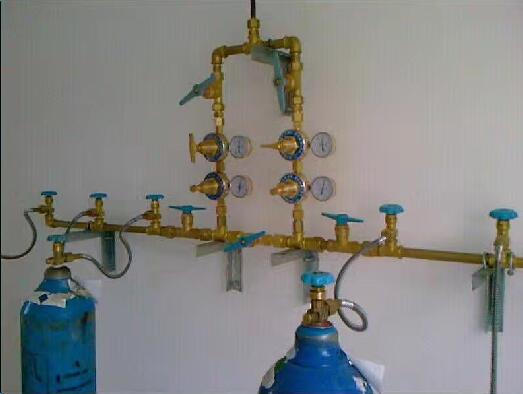

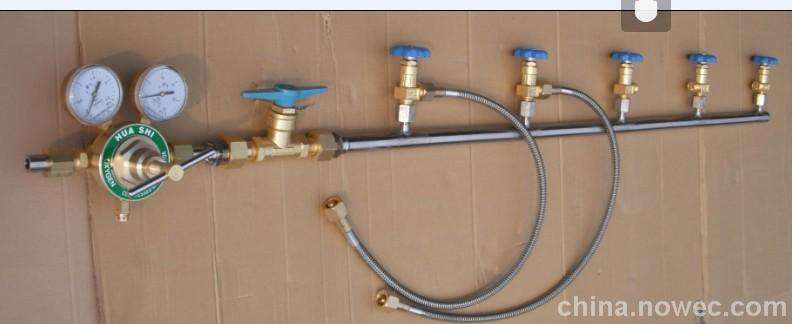

◇ 汇流排设计形式：配龙门架型、T字型、一字型多个形式，安装操作安全方便。
◇ 设计合格，方便安装，支架另配。
◇ 配置大流量气体减压器。
◇ 开放式设计结构，美观、实用、安全，经久耐用，结构合理。
◇ 出厂前全系统均进行严格的强度试验及气密性试验，安全可靠
◇ 可以预留压力开关接口及扩展接口。
◇ 丙烷、丙烯、乙炔、氢气、天然气介质配回火防止器。
◇ 易维护式气体过滤装置能有效阻挡气体中的灰尘和杂质（减压器本身有过滤设置，也可另外加装过滤器）。
◇ 丙烷、丙烯、乙炔、氢气、天然气介质配回火防止器。

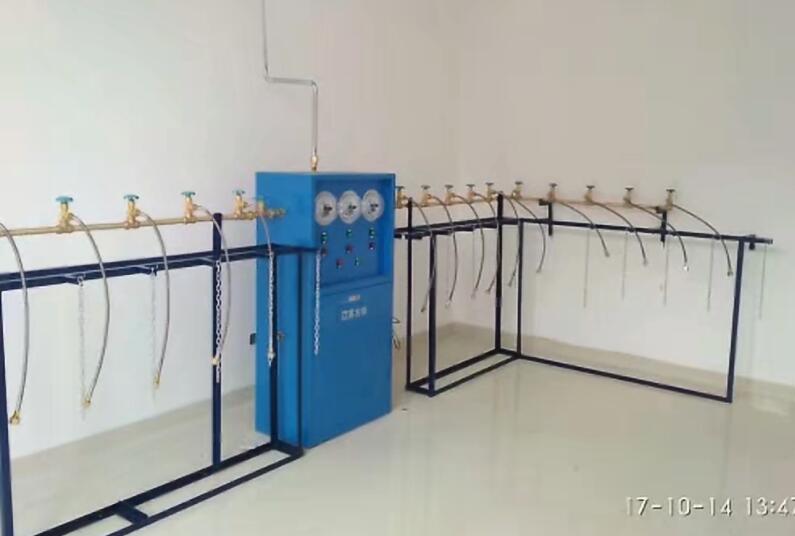

◇ 独特的切换阀设计，容易进行主供气瓶组与备用气瓶组的切换使用、压力调整。如选用自动切换汇流排，无需人工进行切换
◇ 氧气按行业标准去油脱脂清洗
◇ 适用于集中供气管道，中小型医院、工厂气体供应站、机械制造、实验室、化工、玻璃、食品、钢铁、航空航天等多个领域。
二、性能说明
◇ 使用介质：氧、氮、氩、氦、氨、二氧化碳、氢、丙烷、丙烯、乙炔、天然气、空气、混合气、笑气、霞普气等
◇ 分组选择：双组式、单侧式
◇ 主要材质：Hpb59-1，SUS304、SUS316或T2
◇ 安装形式：靠墙安装或水平安装
◇ 主要密封件：聚乙烯四氟
◇ 配置大流量、高强度气体调压器
◇ 选配件：泄压阀或压力报警器
◇ 工作环境温度：-20~40℃
◇ 气瓶接管：不锈钢金属软管或紫铜汇流管或高压胶管
◇ 安全泄压装置螺纹接口：M14×1.5
◇ 电源电压：无
三、设计参数
使用介质 |
最高输入压力 |
额定输出压力 |
最大输出流（M 3 /h） |
进口连接 |
出口连接 |
氧、氮、氩、氦 |
15MPa |
0.1～1.2MPa |
100 |
G5/8 |
M33*2活接头 |
二氧化碳 |
15MPa |
0.1～1.2MPa |
80～100 |
G5/8 |
M33*2活接头 |
氢气 |
15MPa |
0.1～1.2MPa |
100 |
W21.8×1/14-LH |
M33*2活接头 |
乙炔 |
2.5MPa |
0.03～0.15MPa |
60 |
M16×1.5 |
M33*2活接头 |
丙烷，丙烯 |
2.5MPa |
0.03～0.15MPa |
60 |
M16×1.5 |
M33*2活接头 |
液化气 |
3.0Mpa |
0.01～0.3 MPa |
40 |
M16×1.5 |
M33*2活接头 |
四、使用汇流排的优势
◇ 使用汇流排可以节约换钢瓶的次数，减轻工人的劳动强度和节约人工成本。
◇ 让高压气体集中管理，可以减少安全隐患的存在。
◇ 可以节约场地空间，更好的合理利用场地空间。
◇ 便于气体的管理。 |
