设备带漏电保护开关
漏电保护器，简称漏电开关，又叫漏电断路器，主要是用来在设备发生漏电故障时以及对有致命危险的人身触电保护，具有过载和短路保护功能，可用来保护线路或电动机的过载和短路，亦可在正常情况下作为线路的不频繁转换启动之用。
漏电保护器可以按其保护功能、结构特征、安装方式、运行方式、极数和线数、动作灵敏度等分类，这里主要按其保护功能和用途分类进行叙述，一般可分为漏电保护继电器、漏电保护开关和漏电保护插座三种。
1. 漏电保护继电器是指具有对漏电流检测和判断的功能，而不具有切断和接通主回路功能的漏电保护装置。漏电保护继电器由零序互感器、脱扣器和输出信号的辅助接点组成。它可与大电流的自动开关配合，作为低压电网的总保护或主干路的漏电、接地或绝缘监视保护。路开关的分离脱扣器串联成一回路，因此辅助接点接通分离脱扣器而断开空气开关、交流接触器等，使其掉闸，切断主回路。辅助接点也可以接通声、光信号装置，发出漏电报警信号，反映线路的绝缘状况。

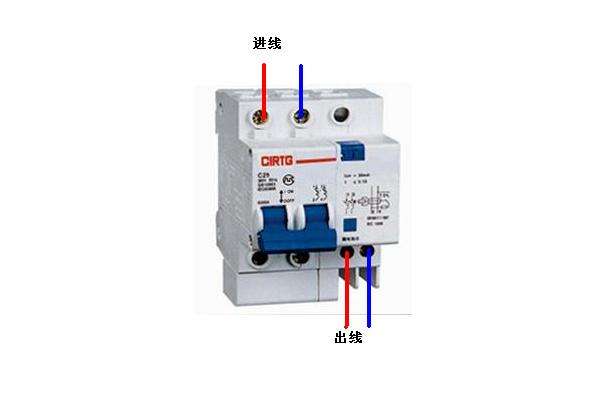

2. 漏电保护开关是指不仅它与其它断路器一样可将主电路接通或断开，而且具有对漏电流检测和判断的功能，当主回路中发生漏电或绝缘破坏时，漏电保护开关可根据判断结果将主电路接通或断开的开关元件。它与熔断器、热继电器配合可构成功能完善的低压开关元件。
目前这种形式的漏电保护装置应用最为广泛，市场上的漏电保护开关根据功能常用的有以下几种类别：
（ 1 ）只具有漏电保护断电功能，使用时必须与熔断器、热继电器、过流继电器等保护元件配合。
（ 2 ）同时具有过载保护功能。
（ 3 ）同时具有过载、短路保护功能。
（ 4 ）同时具有短路保护功能。
（ 5 ）同时具有短路、过负荷、漏电、过压、欠压功能。
3. 漏电保护插座是指具有对漏电电流检测和判断并能切断回路的电源插座。其额定电流一般为 20A 以下，漏电动作电流 6 ～ 30mA ，灵敏度较高，常用于医院病房设备带、治疗带电路保护、医院学校等民用场所。
|
医用中心供氧系统

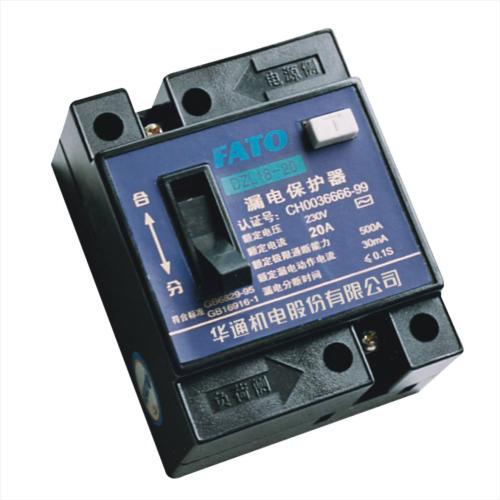

设备带漏电保护器

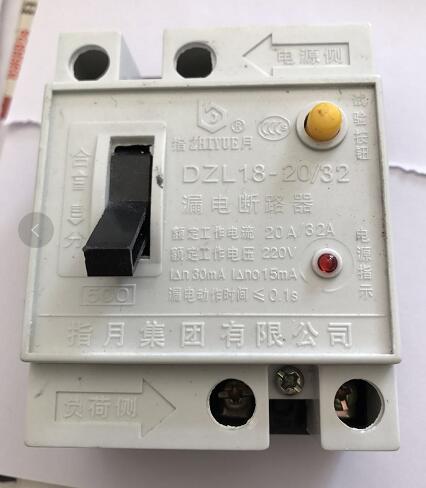

设备带漏电保护器
